Descripción

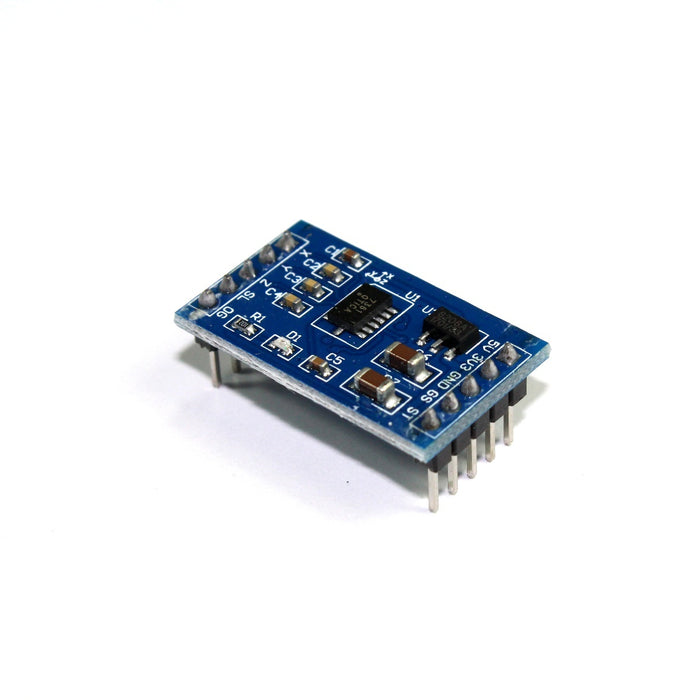

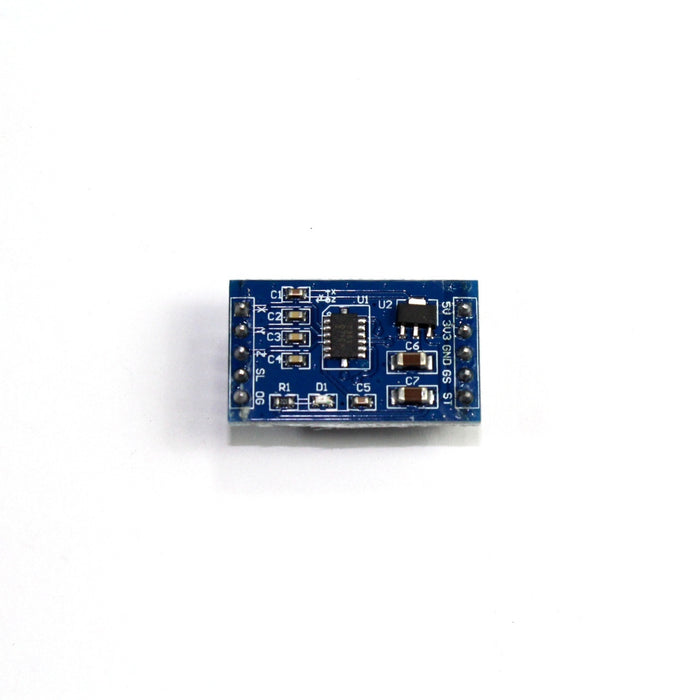

El MMA7361 es un acelerómetro analógico de tres ejes. Debido a que la medición de la aceleración en cada uno de los ejes se obtiene con una señal analógica, es muy fácil de usar con cualquier Arduino, Raspberry, PIC o cualquier microcontrolador. Este acelerómetro permite medir inclinación, vibración y caída libre.
Especificaciones
- Voltaje de operación:2V~3.6V
- Consumo de corriente: 400uA
- Consumo de corriente en modo sleep: 3uA
- Alta sensibilidad: 800mV/g a 1.5G
- Rango de medida seleccionable: +-1.5G, +-6G
- Regulador de voltaje:3V/5V
- Capacidad de detección: Caída libre (salida digital)
- Filtro: Pasa bajos en las salidas analógicas
- Tiempo de encendido (rápido):5ms de tiempo de respuesta
- Autoprueba: Detección de caída libre
- Abertura del sensor: 5mm
- Salida Digital: 0V ó 5V
- Salida Analógica: 0V~5V
- Peso: 2.8 g
- Dimensión: 27.9 x 17.06 x 3.2 mm

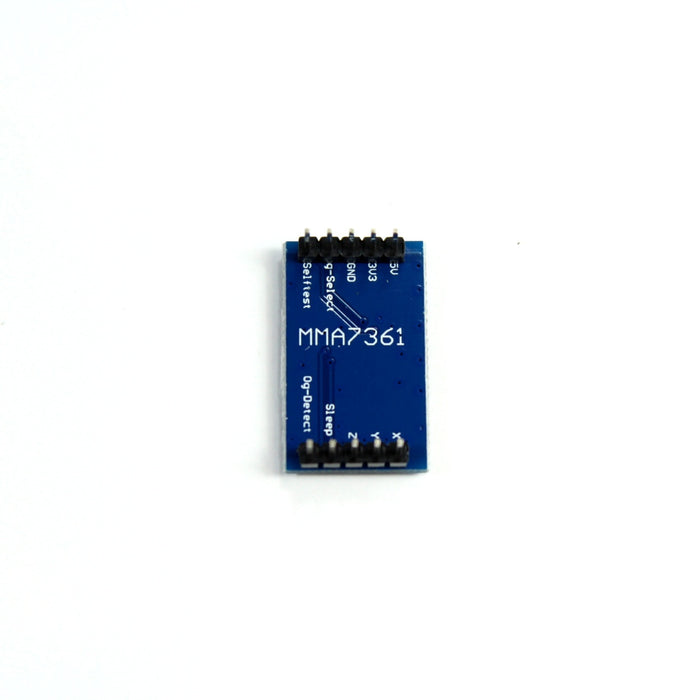

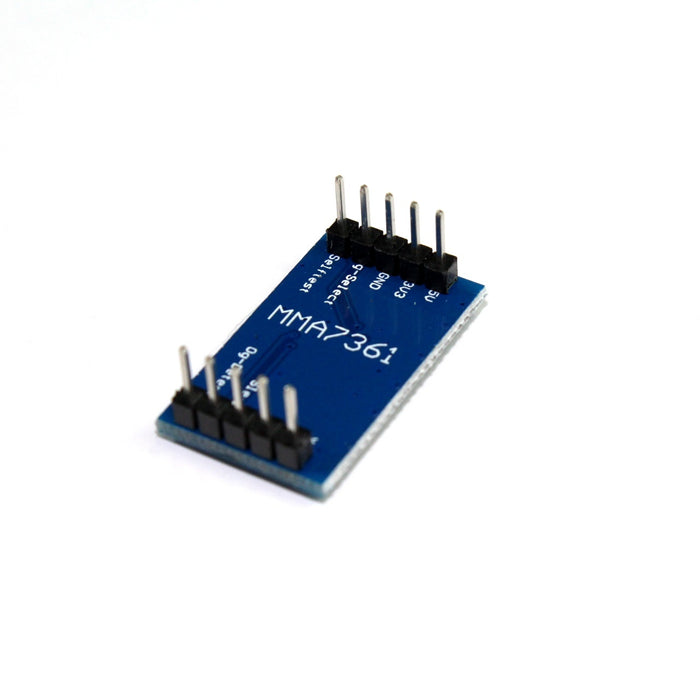

Terminales
- 5V - Voltaje de entrada de 5 V o 3.3 V
- 3V - Voltaje de entrada de 3.3 V
- Ground (GND) - Tierra común del circuito
- Eje – X - Salida analógica a lo largo del eje X
- Eje – Y - Salida analógica a lo largo del eje Y
- Eje – Z - Salida analógica a lo largo del eje Z
- Sleep (SL) – Terminal para activar el modo sleep
- Detect (0G) – Esta terminal se activa cuando se detecta caída libre.
- Sense Select (GS) – Si la terminal esta en bajo se activa el modo 1,5 g. si es alto, se cambia al modo de 6 g.
- Self Test (ST) - Este chip se ha construido en un auto-test para verificar que tanto las piezas mecánicas y eléctricas en el interior del chip están funcionando correctamente. Es útil para la calibración.
