Introducción:

El módulo de RFID que estaré utilizando posee el chip MIFARE RC522, un circuito integrado de lectura/escritura utilizado para la comunicación sin contacto operado bajo una frecuencia de 13.56 MHz a 3.3 V. También posee un cristal de cuarzo de 27.12 MHz.

Material:

• Arduino uno
• Proto 170 puntos
• Cables dupont macho macho 10 cm o 20 cm
• Kit módulo lector de tarjetas RFID RC522

Desarrollo:

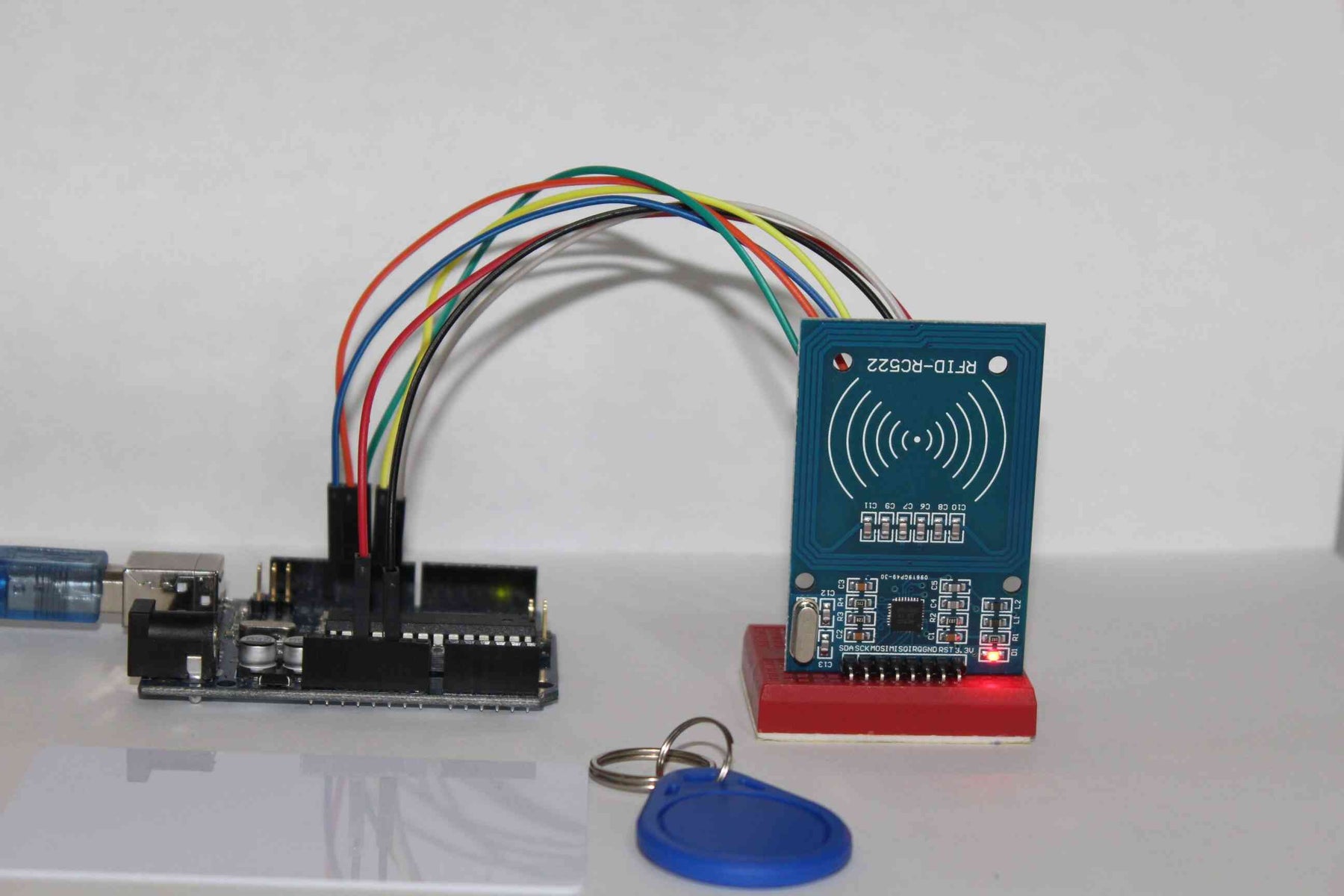

Realiza las conexiones tal como se muestra en el diagrama.

Descarga la librería del RFID

Ve al siguiente enlace https://github.com/TalosElectronics1/Libreria-RFID

1- Haz click en Clone or Download

2- Download Zip

3- Una vez descargado extraemos los archivos en la siguiente ruta

Descarga el Código

Ve al siguiente enlace https://github.com/TalosElectronics1/RFID-Ejemplo

1- Haz click en Clone or Download

2- Download Zip

3- Una vez descargado extraemos los archivos en el escritorio

Abrimos el archivo de arduino y cargamos el codigo:

Una vez subido el programa abrimos el monitor y cuando pasemos la tarjeta blanca nos el ID en formato hexadecimal

De igual manera al pasar el llavero azul nos mostrara el ID en formato hexadecimal

Conclusión:

Con el ID se puede crear un control de acceso muy fácil y rápido
