Control de acceso RFID 13.56 Mhz

Control de acceso RFID 13.56 Mhz



IntroducciónYa se había trabajado con el lector RFID con anterioridad, en esta ocasión crearemos un control de acceso y mostraremos en una pantalla lcd si el usuario tiene acceso o no y si tiene acceso activara una salida que se conectara a una cerradura electromecánica.

Requisitos:

Tener instalado el IDE de arduino

Saber como descargar un repositorio de GitHub

Tutorial RFID

Lista de materiales

Características principales:

Voltaje: 3.3 V
Corriente de trabajo: 13 ~ 26 mA / DC
Corriente de espera: 10 ~ 13 mA / DC
Corriente de reposo: <80 uA / DC
Corriente máxima: <30 mA / DC
Frecuencia de trabajo: 13.56 MHz
Distancia de lectura: 0 ~ 60 mm
Protocolo de comunicación: SPI
Velocidad de comunicación: 10 Mbit / s

Resumen:

El RFID puede operar en cuatro bandas de frecuencia, siendo la más frecuente 13.56 Mhz.

El lector genera una señal para iniciar la comunicación con las etiquetas. Esta señal es captada por las etiquetas o tags dentro del alcance.

La información contenida dentro de los tags es captada y decodificada por el lector RFID.

Desarrollo:

Para conceder acceso a un usuario es necesario darlo de alta con su NUID en este caso el tag con el que contamos nos arroja un NUID en decimal de "13307247209". Para conocer el el NUID de la tarjeta es necesario subir el programa "NUID_Escaner_Decimal.ino" que esta disponible en la sección de descargas, ahora solo basta con abrir el monitor serial y al pasar un Tag, en el monitor serial aparecerá el NUID en decimal, ese numero es el que se va a sustituir usuario_1.

Diagrama de conexión RFID.

Diagrama de conexión lcd

Para la conexión de la pantalla lcd es necesario conocer la dirección hexadecimal de la pantalla lcd, por lo normal la dirección es 0x27 o 0x3F.

Diagrama de conexión Buzzer:

Diagrama alimentación del proyecto:

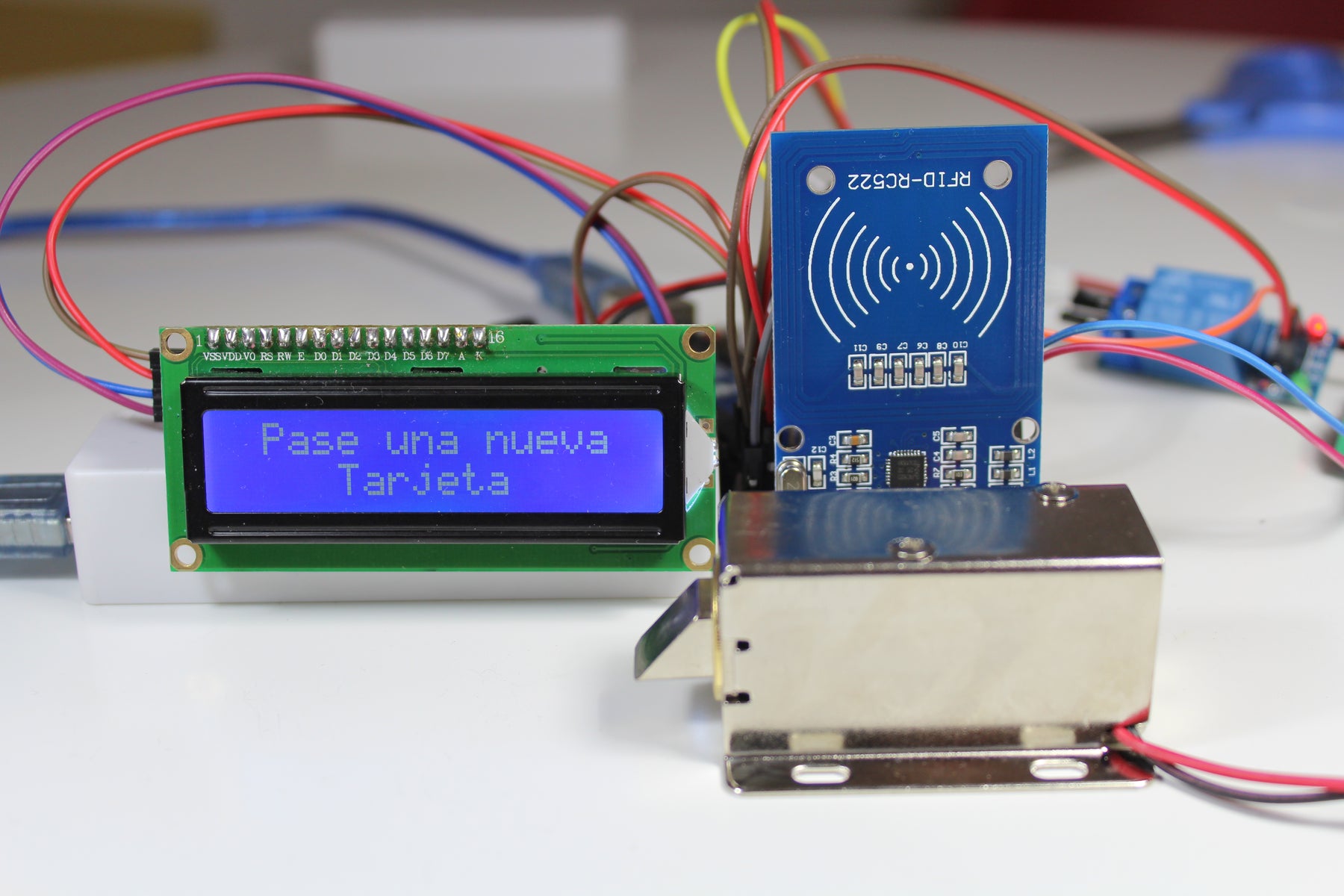

Todo conectado quedaría de la siguiente manera:

Al pasar el tag que hemos registrado con anterioridad se abrirá la cerradura durante 3 segundos ese tiempo se puede cambiar si así se requiere, se puede agregar mas usuarios si el proyecto lo requiere solo registrando un nuevo usuario con su respectivo NUID del tag, los tag los puede adquirir en el siguiente enlace son muy económicos y lo único que debe de asegurarse antes de comprar los tags es revisar la frecuencia ya que existen tags de 13.56Mhz y de 125Khz.

TAG 1



TAG 2

Con esta base podemos crear algo muy parecido



Descargas:

Toda la documentación, librerías, diagramas y códigos esta en el repositorio de github disponible en el siguiente link:

Repositorio del proyecto
