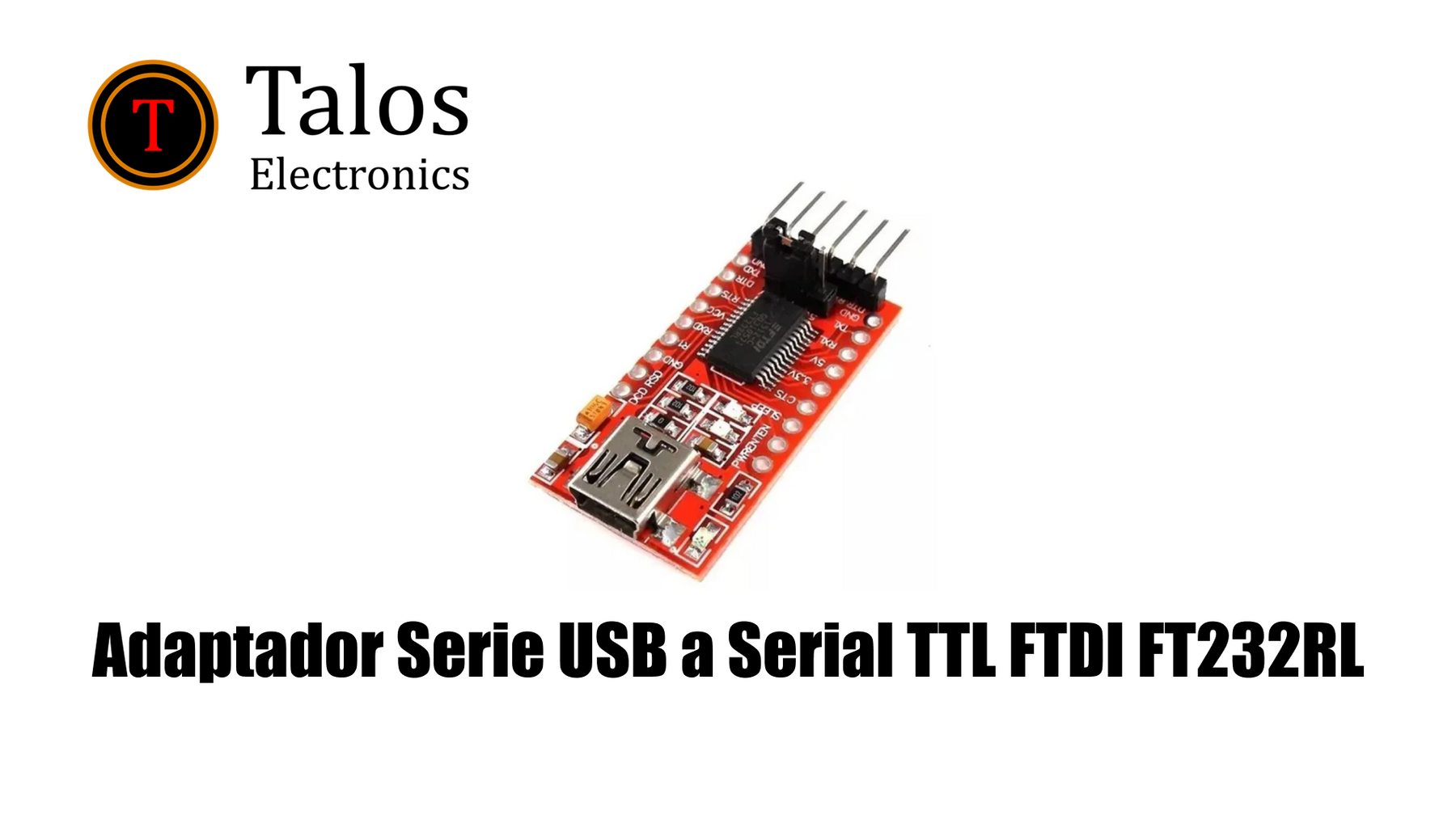

¿Cómo Usar el Módulo Adaptador Serie USB a Serial TTL FTDI FT232RL?

Introducción

El Módulo Adaptador Serie USB a Serial TTL FTDI FT232RL es una herramienta esencial para proyectos de electrónica que requieren comunicación serial entre un dispositivo y una computadora. Este módulo es especialmente útil para conectar microcontroladores, como Arduino, a tu PC para programación y depuración.

En este tutorial, aprenderás a conectar y usar el módulo FTDI FT232RL con tu computadora para establecer una comunicación serial con un dispositivo compatible.

Materiales Necesarios

1. Módulo Adaptador Serie USB a Serial TTL FTDI FT232RL
2. Cable USB (tipo A a Mini-B)
3. Microcontrolador (como Arduino o ESP8266/ESP32)
4. Cables jumper (macho-macho o macho-hembra según sea necesario)
5. Computadora con sistema operativo Windows, macOS o Linux

Paso 1: Instalar los Controladores del Módulo FTDI

Para Windows:

1. Descarga los controladores desde la página oficial de FTDI: FTDI Drivers.
2. Ejecuta el instalador y sigue las instrucciones en pantalla para completar la instalación.
3. Conecta el módulo FTDI a tu computadora mediante el cable USB. Windows debería reconocerlo y asignar un puerto COM.

Para macOS:

1. Descarga los controladores desde la misma página de FTDI: FTDI Drivers.
2. Instala los controladores siguiendo las instrucciones específicas para macOS.
3. Conecta el módulo a tu computadora. El dispositivo debería aparecer como un puerto serie en /dev/tty.usbserial-XXXX.

Para Linux:

1. Abre una terminal y ejecuta dmesg | grep tty después de conectar el módulo. Si tu distribución soporta el FT232RL de manera nativa, verás una entrada como /dev/ttyUSB0.
2. Si no lo reconoce, instala el paquete libftdi ejecutando sudo apt-get install libftdi1 (para sistemas basados en Debian).

Paso 2: Conectar el Módulo FTDI al Microcontrolador

1. Conexiones básicas:

   • GND (del módulo) a GND (del microcontrolador).
   • TXD (del módulo) a RX (del microcontrolador).
   • RXD (del módulo) a TX (del microcontrolador).
   • Si es necesario, conecta VCC (del módulo) al VCC (del microcontrolador) para alimentarlo (generalmente a 3.3V o 5V).

2. Nota: Asegúrate de que el nivel lógico (3.3V o 5V) del módulo FTDI coincida con el de tu microcontrolador. La mayoría de los módulos FTDI tienen un jumper o selector para cambiar entre 3.3V y 5V.

Paso 3: Comunicación Serial con el Microcontrolador

Usando el Monitor Serial de Arduino IDE:

1. Abre Arduino IDE en tu computadora.

2. Selecciona el puerto correspondiente al módulo FTDI desde Herramientas > Puerto.

3. Configura la velocidad en baudios (por ejemplo, 9600) según la configuración del microcontrolador.

4. Escribe y carga un sketch en el microcontrolador que use la comunicación serial, como el siguiente ejemplo básico:

Conclusión

El Módulo Adaptador Serie USB a Serial TTL FTDI FT232RL es una herramienta poderosa y versátil para establecer comunicación serial entre microcontroladores y tu computadora. Con los pasos descritos en este tutorial, deberías poder utilizarlo fácilmente en tus proyectos de electrónica y programación.
